- 規格型號：37906
- 頻率：10.000MHZ~52.000MHZ

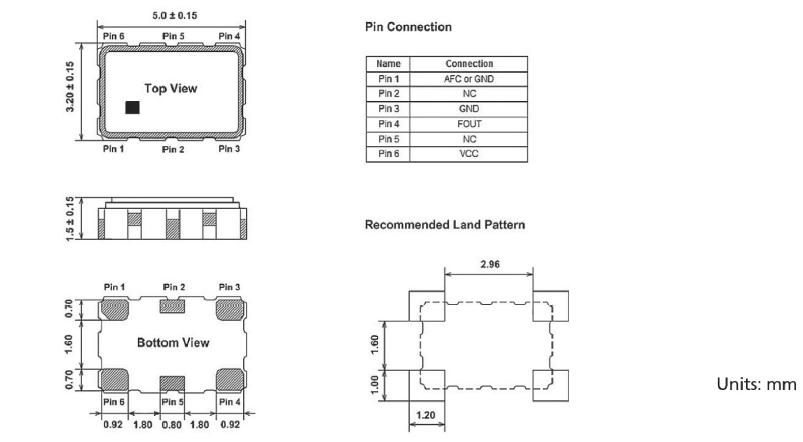

- 尺寸：5.0*3.2*1.2mm 詳細資料請查看PDF
- 產品描述：被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

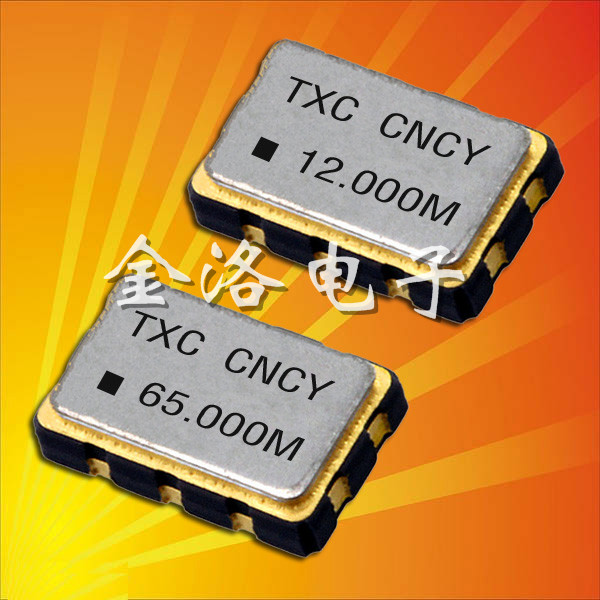

TXC晶技晶振,7P晶振,5032晶振,溫補振蕩器
TXC晶技晶振,7P晶振,5032晶振,溫補振蕩器
頻率范圍:10.000MHZ-52.000MHZ
電源電壓: 2.8V
負載電容:15PF
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±0.5ppm
輸出方式：CMOS
尺寸：超小型化5.0*3.2*1.2
應用：網絡控制器，智能手機，精密儀表儀器，筆記本電腦，全球GPS定位系統，汽車電子，調制解調器等產品。
自1983年12月成立以來，致力於插件式(DIP)與表面黏著式(SMD)石英晶體系列產品之研發、設計、生產與銷售.臺灣TXC晶振股份有限公司，是全球規模第七大的專業頻率控制元件制造服務公司，主要生產:石英晶體。矢志提供信息，通訊，光電，汽車產業頻率控制組件所需之各項應用產品，并成為全球石英晶體產業經營業績最好的公司之一，以前石英產業前三大。
TXC晶技晶振,7P晶振,5032晶振,溫補振蕩器，是臺灣進口的一款六腳金屬表面貼片型溫補晶體振蕩器，低功耗，低電流，常用的是2.8V的電壓指標，最高的V壓是5.0，消耗非常低因些受到汽車電子廠家們的歡迎，7P晶振的工作溫度特性范圍是-40~+ 85℃，能夠經受嚴寒和酷熱的惡劣環境，本身具有溫度補償功能加上±0.5ppm的高精度，可以使任何產品發揮最大的作用。
| 晶振型號/輸出類型 | 7P晶振,臺灣有源晶振 |
| 晶振類型 | TCXO振蕩器 |
| 占空比 | 45 % ~ 55 % |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 2.8V |
| 頻率范圍2 | 10.000MHZ-52.000MHZ |
| 頻率穩定度 | ±0.5ppm |
| 工作溫度 | -40~+85℃ |
| 保存溫度 | -55~+125℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1VDD/0.9VDD |
| 啟動時間 | 3 ms Max. |
| 相位抖動（12千赫?20兆赫） | 0.6 ps Max. |
| 老化率 | ±1.5ppm /年最大。 |
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能會導致進口晶體振蕩器引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的進口晶振的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致無法產生振蕩和/或非正常工作。
輸出波形與測試電路
1.時序表
.jpg)
2. 測試條件
(1) 電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2) 其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過石英振蕩器的放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
.jpg)
3. 測試電路
.jpg)
7P :在頻率電壓控制功能時，進行連接
|
（1）CMOS 負載 型號： 7P |
.jpg) |
|
（2） 抗低,電容負載 型號： 7P |
.jpg) |
|
（3） TTL 負載 型號： 7P |
.jpg) |
|
（4） LV-PECL 負載 型號： 7P |
.jpg) |
|
（5）LV-PECL 負載 型號： 7P |
.jpg) |
|
（6） LV-PECL 負載 型號： 7P |
.jpg) |
|
（7） LVDS 負載 型號： 7P |
.jpg) |
|
（8） HCSL 負載 型號： 7P |
.jpg) |
