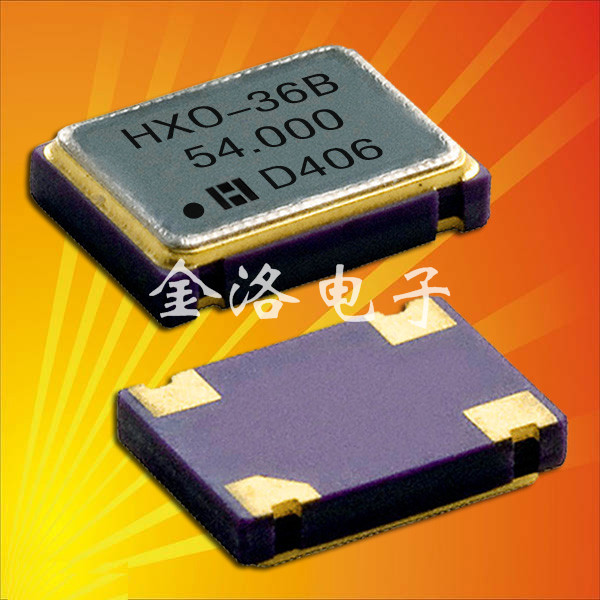

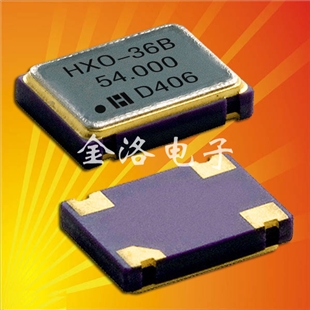

鴻星晶振,HXO-3晶振,7050晶振,臺灣晶振
參數:頻率范圍1.000MHZ-100.000MHZ
電源電壓: 1.8V
負載電容: 15PF
工作溫度: -20℃~+70℃
保存溫度: -55℃~+125℃
精度 ±25ppm、±50ppm、±100ppm
捆包單位：1000pcs/reel
尺寸：大尺寸設計7.0*5.0*1.5
應用：主要應用領域:無線移動通信模塊,智能安卓手機,平板筆記本,數控設備,車載娛樂系統,無線網絡等產品.

       杭州鴻星電子有限公司于1979年成立，產品由專業電阻器、電容器制造廠，公元1991年于臺灣投入石英晶振之研發制造、1991年開始于中國大陸拓展生產基地，至今擁有四處生產基地、九處營銷及FAE據點及十個營銷代表處。
       臺灣鴻星電子公司的產品在消費者當中享有較高的地位，公司與多家零售商和代理商建立了長期穩定的合作關系，經銷的晶體，晶振、硅晶產品品種齊全、價格合理。公司實力雄厚，重信用、守合同、保證產品質量，以多品種經營特色和薄利多銷的原則，贏得了廣大客戶的信任。

       鴻星晶振,HXO-3晶振,7050晶振,臺灣晶振，為一款7050mm大體積的有源晶體振蕩器,需外部提供電壓1.8V就可以起振，屬于低功耗晶振，工作時可承受-20℃~+70℃的周邊溫度，也就是說HXO-3晶振在極端嚴酷的環境條件下依然能發揮作用，有±25ppm、±50ppm、±100ppm三種高精度可供選擇，特別適用于高端數碼產品領域。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
    超過 150µs，直到電壓級別從 0 %達到 90 % 。
    電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

HXO-3 ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： HXO-3

·

（2） 抗低,電容負載 型號： HXO-3

·

（3） TTL 負載 型號： HXO-3

·

（4） LV-PECL 負載 型號： HXO-3

·

（5）LV-PECL 負載 型號： HXO-3



（6） LV-PECL 負載 型號： HXO-3



（7） LVDS 負載 型號： HXO-3



（8） HCSL 負載 型號： HXO-3
