首頁進口晶振泰藝晶振,TX晶振,3225晶振,臺產晶振

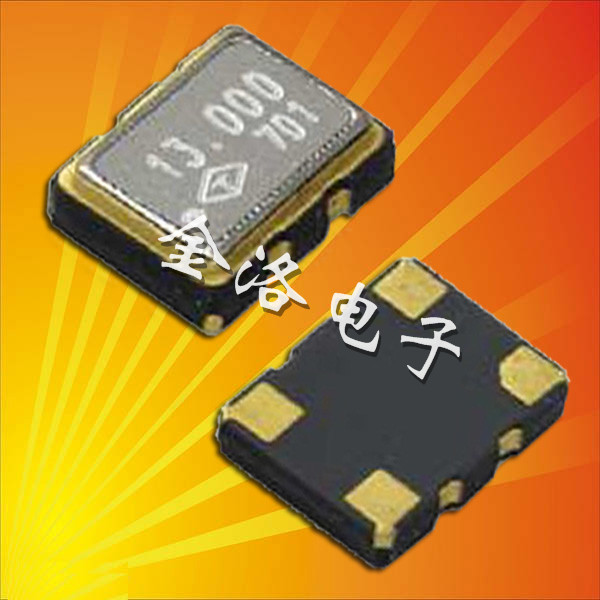

泰藝晶振,TX晶振,3225晶振,臺產晶振

規格型號：85781149
頻率：10.000MHZ-52.000MHZ
尺寸：3.2*2.5*0.9mm 詳細資料請查看PDF
PDF
產品描述：主要應用領域:無線通訊,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域.

泰藝晶振,TX晶振,3225晶振,臺產晶振
參數:頻率范圍10.000MHZ-52.000MHZ
電源電壓: 3.0V
負載電容: 10PF
工作溫度: -30℃~+85℃
保存溫度: -40℃~+85℃
精度 ±2.0ppm
捆包單位：3000pcs/reel
尺寸：小體積設計3.2*2.5*0.9mm
應用：QCM感測，GPS全球定位系統，信息計算機設備，基礎通信設備，網絡設備和無線通信等產品。

泰藝經營團隊以客戶為本不斷地改善，追求最高的品質品質宣言:泰藝電子股份有限公司為一生產石英晶體頻率控制元件的專業廠商，過去數年中我們的產品于世界競爭市場中，始終保持著領先地位，面對未來多變的環境及規劃公司企業前景。
泰藝電子的所有生產晶振工廠均獲得ISO9001品質管理及 ISO14001環境管理系統的認證。從研發到出貨均依循國際法規要求，提供符合最新國際標準(有毒有害物質管理要求,如 RoHS、REACH, 廢棄物回收再利用如WEEE)之產品與服務。

泰藝晶振,TX晶振,3225晶振,臺產晶振，屬于臺灣泰藝品牌的有源晶振，具有3225mm的小尺寸，和3.0V的低電壓，所以也是一款低功耗低電壓晶振，溫度特性為工作時-30℃~+85℃，保存溫度是-40℃~+85℃，能夠抵抗惡劣的環境條件，TX晶振滿足無鉛高溫回流焊溫度曲線特性，常用于要求比較高的產品身上，可發揮其良好的電氣特性。

泰藝晶振型號/輸出類型	TX晶振泰藝SMD晶振
晶振類型	TCXO振蕩器
輸出負載	10pF
振蕩模式	基本/第三泛音
電源電壓	3.0V
頻率范圍2	10.000MHZ-52.000MHZ
頻率穩定度	±2.0ppm
工作溫度	-30~+85℃
保存溫度	-40~+85℃
電壓卷（最大值）/ VOH（最小值）	0.1VDD/0.9VDD
啟動時間	5 ms Max.
相位抖動（12千赫?20兆赫）	1個PS最大。
老化率	±3 ppm /年最大。

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發石英晶振功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致有源晶振非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致貼片晶振無法產生振蕩和/或非正常工作。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)   其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過溫補晶振的放大器時，可同時進行測量。
(3)   其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3. 測試電路

TX系列：在頻率電壓控制功能時，進行連接

（1）CMOS 負載
型號：
TX

（2）抗低,電容負載
型號：
TX

（3） TTL 負載
型號：
TX

（4） LV-PECL 負載
型號：
TX

（5）LV-PECL 負載
型號：
TX

（6） LV-PECL 負載
型號：
TX

（7） LVDS 負載
型號：
TX

（8） HCSL 負載
型號：
TX
