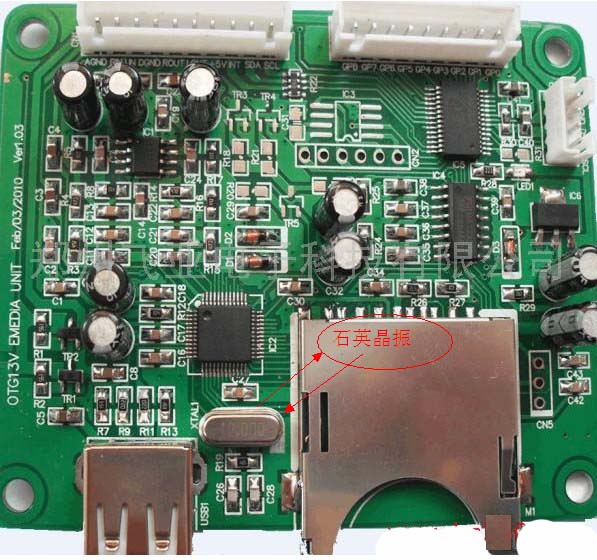

石英晶振主要是在MP3電路產生震蕩電流，發出時鐘信號。

晶振是石英振蕩器的簡稱，英文名為Crystal，它是時鐘電路中最重要的部件，它的作用是向顯卡、網卡、主板等配件的各部分提供基準頻率，它就像個標尺，工作頻率不穩定會造成相關設備工作頻率不穩定，自然容易出現問題。由于制造工藝不斷提高，現在晶振的頻率偏差、溫度穩定性、老化率、密封性等重要技術指標都很好，已不容易出現故障，但在選用時仍可留意一下晶振的質量。

MP3晶振的分類：

按頻率：有矩力方案的24.576HZ，Sigmatel的24.000HZ，凌陽的6.000HZ、12.000HZ，TeleChips的32.000HZ等。

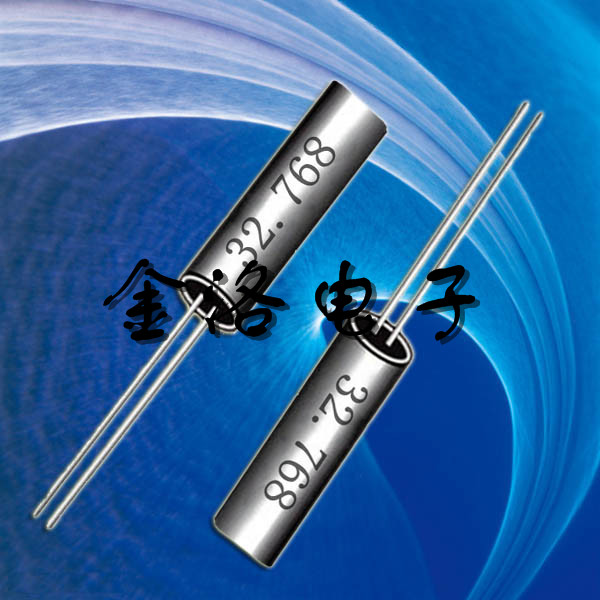

按外形：有比較多見的柱型晶振，還有貼片晶振等。

按引腳：有2腳和4腳等。

MP3晶振損壞的故障表現：

最典形的故障就是無法開機！可以還會表現出MP3工作不穩定，容易死機等問題。

MP3晶振損壞的維修方法：

代換法：就是用一好的同頻率晶振直接代換上去(平時維修時可以準備幾個引腳比較長的晶振專門用來替換用)

電壓法：測晶振兩個引腳的電壓，如果一個為0V，一個為1.3V左右，就說明電路沒有起振。

電流法：串一個毫安電流表在電路上，如果整機電流為0mA，按一下開機鍵電流跳一下，然后歸位，再按一下在跳動，再歸位，說明電路沒有起振。

排除法：就是通過眼觀，測量，排除了電路上其它元件的損壞可能。

詢問法：晶振怕受到大的振動，所以維修時事先詢問客人機子是否有摔過，也可幫助我們快速確定故障。

MP3晶振損壞維修實例1：

故障現象：

一臺小貝貝MP3無法開機，無法連接電腦。

檢修過程（用電壓法）：

1、拆機測試電池3.6V電壓正常，USB的5V電壓正常，ATJ2085主控3腳VCC的3V電壓正常。

2、測試24.576晶振的兩腳電壓，一邊為0V，一邊為1.3V左右，說明電路沒有起振，正常應該兩腳都為0.9V左右。

3、換一同頻率石英晶振，MP3故障排除。

MP3晶振損壞維修實例2：

一臺大朝華MP3無法開機，無法連接電腦。

檢修過程(用詢問法)：

經詢問顧客，這臺MP3有摔到地上過，然后就不能開機了。

直接用備用的同頻率晶振代換上，開機恢復正常。
